HOTSPOT

Setelah selesai  menginstall mikrotik, selanjutnya untuk membangun sebuah jaringan hotspot di perlukan alat- alat nya sebagai berikut :

1. Routeboard.
2.Kabel  Lan (straight)
3.PC/ Laptop.
4.TP. link


Caranya membangun sebuah jaringan hotspot sebagai berikut :

1. Buka winbox yang telah di dowload.

2. klik tombol .... , lalu pilih Mac Address kemudian klik conect.

3.Maka kita akan tersambung ke dalam mikrotik.

4. klik "Remove configuration" untuk menghapus  file- file yang sudah ada.

5.Pilih "IP- Hotspot, seperti pada gambar di bawah ini.

6. Lalu pilih 'Hotspot set up, ganti interface nya dengan Lan", dan Next.

7.Masuk IP Lan nya,(Misal; 192.168.20.10/24) dan Next.

8.Setelah itu IP Network nya lalu Next.

9.Selanjutnya akan muncul tampilan: "select certificate" , Next.

10.Kemudian akan muncul "IP address of SMPT server, pilih Next aja.

.

11.Isikan Ip DNS server nya yang sesuai., Next lagi.

12. lanjut, isikan DNS name nya,(Misal ; Hotspot.warnet), and Next.

13. Truss, isikan Hotspot user dan Password user nya.

14.Apabila  telah sesuai/ cocok, maka akan muncul tampilan di bawah ini,  bahwa konfigurasi hotspot succes

15. Alhamdulilllah , configurasi baehasil, sekarang kita coba untuk Login.    yukkkk!!


                                     Ayo gabung di :" yuli4des.blogspot.com"

Konfigurasi Routerboard Mikrotik Sebagai Gateway Dengan Menggunakan "GUI".

Tujuan Mempelajarinya  : siswa mampu mengkonfigurasi RB 750 dengan menggunakan “GUI”

(Grafik User Interface)

Adapun  Bahan –Bahan yang dibutuhkan adalah:

1.Routerbuard 750

2.Kabel UTP lan.

3.Pc/ Laptop.

4.Tp link.

Langkah – Langkah untuk mengkonfigurasi mikrotik sebagai gateway dengan menggunakan “GUI” ialah sebagai berikut :

1.Reset routerboardnya dengan menggunakan jarum atau sejenis, lalu cabut   kabel power nya

        tanpa melepas jarumnya,hingga lampu ATC nya benar- benar mati.

2.Ganti Ip Lan nya menjadi otomatis, lalu tunngu sampai jaringan Lan terconeksi.

3.Buka winboox, seperti gambar di bawah ini :

4. klik tombol .... , lalu pilih Mac Address kemudian klik conect.

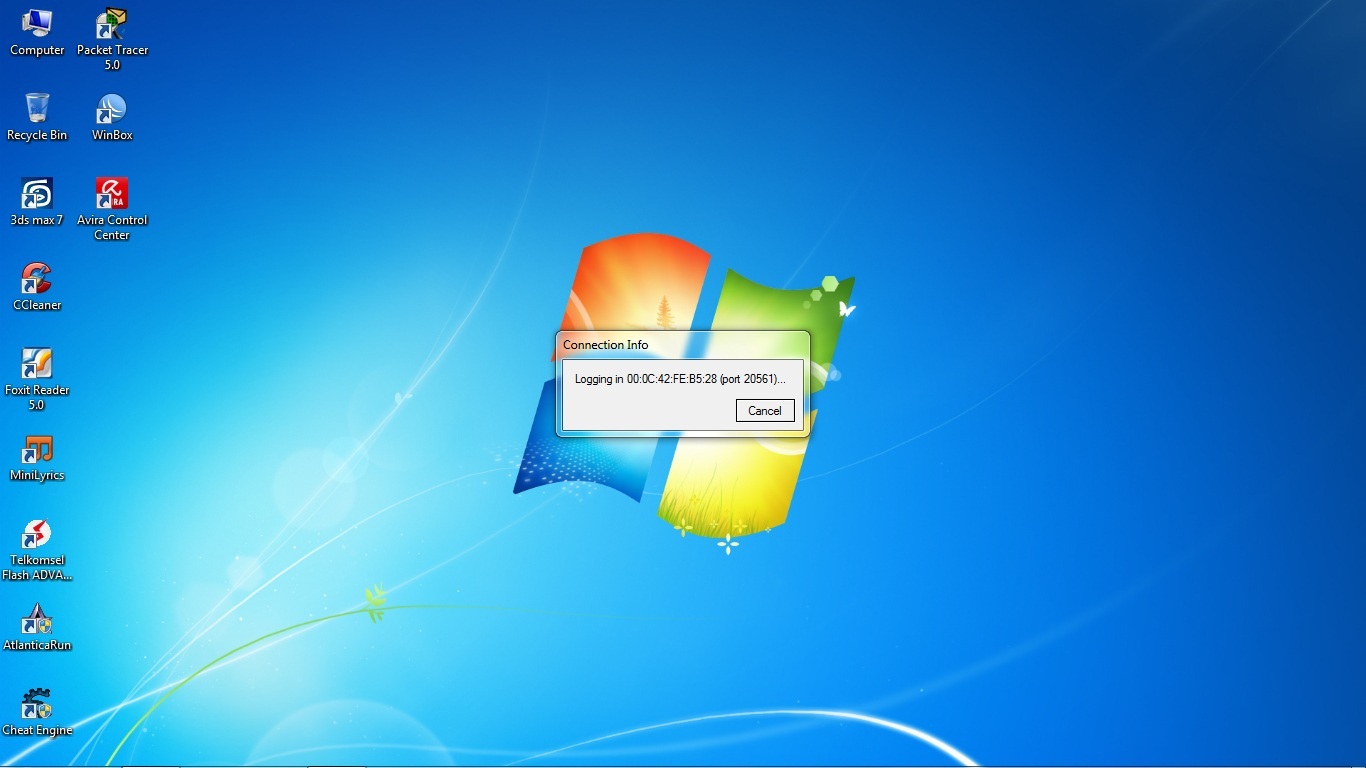

 5. Maka kita akan tersambung ke dalam mikrotik.

 6.untuk menghapus file/ program yang ada dalam winbox tersebut, klik Remove konfiguration.

 7.Lalu pilih system-interface kemudian isikan name nya , Ok!

 8.Selanjutnya, pilih lagi System - password, isikan passwordnya.  Ok !!

9.Untuk mengganti  nama Nic nya, pilih Interface-ethernet.

                      Ganti Ether 1 menjadi =WAN,

 10.Lalu ether 2 menjadi = Lan, dengan cara yang sama seperti diatas.

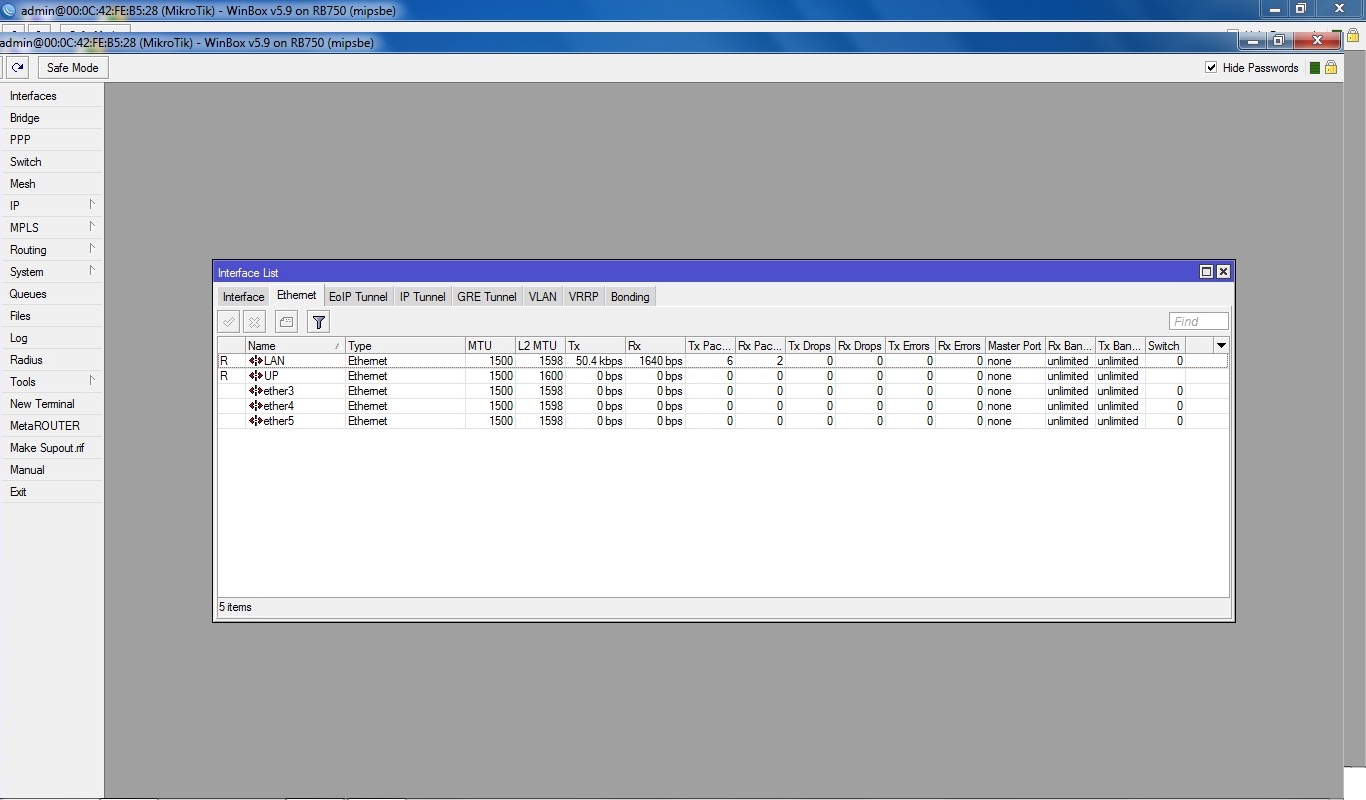

11.untuk melihat hasilnya, pilih  interface- ethernet.

12.Kemudian untuk mengatur IP  wan dan lan nya, pilih IP - address- klik (+)add- masukkan ip wan nya=118.98.214.181/29, klik apply baru OK!!

13.setelah itu atur IP  Lan nya, cara nya sama dengan langkah diatas, hanya saja interface nya ganti dengan Lan.

14.selanjutnya atur IP gateway nya, caranya : Pilih IP -  Routes - +, lalu isikan IP  gateway nya – Apply – Ok !

15.Atur IP DNS nya, Pilih  IP – DNS –  Setting - isikan IP DNS yang sesuai.!

16.Terakhir, atur IP firewall nya, “pilih IP – Firewall –, isikan Scrnat nya: chain – pastikan Out interface nya Wan, - Apply – Ok !

17. selanjutnya” Action = Masquarade - Apply- Ok !

18. Konfigurasi selesai, sekarang coba tes, apakah  terkoneksi, atur Ln card nya terlebih dahulu, caranya:  pilih  Network and internet – change adapter.

19. klik kanan Lan – Properties.

20. Pilih” internet protocol version 4 (TCP/IPV4) – Properties”.

21.Isikan  IP Addres yang telah diatur tadi.

22.kemudian tes ping IP tersebut.

23. Akhirnya konfigurasi selesai, dan bisa terkoneksi.

Disusun oleh : yuliadesdemona@ymail.com

selamat mencoba !!!!!!

MEMBANGUN JARINGAN GATEWAY MELALUI CARA CLI

Router secara umum  berfungsi sebagai penghubung jaringan wan dengan lan.

Untuk membangun sebuah jaringan gateway diperlukan sebuah PC/laptop,Tp link, routerboard, dan kabel  lan. Berikut langkah – langkah settingan mikrotik router :

-->

1.       Sambungkan kabel  lan  pada pc/ laptop, lalu Reset  routerboard  hingga dapat terkoneksi.

2.       Buka mozilla/crome  lalu ketik  alamat router nya, sehinggga muncul seperti gambar di bawah ini :

-->

3.Lalu download winbok   dan simpan file nya.

-->

4.Setelah itu bukla file winbok yang telah didownload tadi, kemudian  akan muncul

perintah seperti dibawah ini lalu klik  Run.





-->5.selanjutnya  klik tombol  …. Dan isikan  mac addresnya untuk conect to lalu klik conect.

-->

6. maka akan muncul seperti tampilan berikut ini, klik remove configuration.

-->

7. kemudian klik New terminal.

-->

8.isikan system identity set name nya.


 9 . ketik user set admin passwort yang di inginkan.

-->

10   untuk melihat atau mencek  hasilnya, maka ketik “interface ethetnet print.

11.ubah nama kedua nic tersebut,misal ether1=yulia,ether2=nettty.

12. cek kembali nic nya.dengan cara ketik “interface print”.

13.set ip address wan nya.



14.Kemudian set ip  addres Lan nya.

15. masukkkan ip add gateway nya.

16.selanjutnya ping ke ip gateway nya.

17. Masukkan ip DNS set server nya.

18. Agar Client di LAN 10.10.1.5/24 dapat mengakses internet perlu IP firewall src-nat seperti di bawah ini.

 19.lalu ping Ip wan.

20.ping ke ip lan nya, terlebih dahulu isikan Ip addressnya.

21. langkah akhir,  buka mozilla/croome, lau buka informasi yang di inginkan. Apabila terkoneksi, maka membangun jaringan gateway tersebut berhasil.

                                                                  SEKIAN TERIMA KASIH AND SELAMAT MENCOBA !!!
